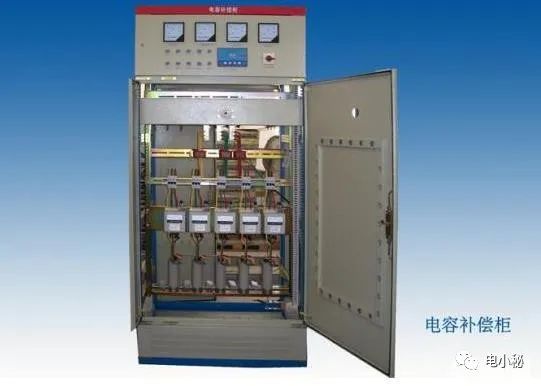

电容补偿柜的作用与基本功能介绍

随着电信实业的飞速发展，电信部门的用电量也越来越大，并且企业中的负载大部分是感性负载，如果不进行功率因数补偿，功率因数会越来越低，有的下降到0.7以下。为节省能源，提高效率，降低成本，因此提高功率因数显得尤为重要。那么我们如何来提高功率因数呢，这就会用到电容补偿柜。电容补偿柜如今广泛用于冶金、矿业、建材、石化、给排水等行业的交流电力系统上，用于补偿系统无功功率，提高系统功率因数；本装置采用国产知名品牌电抗器和电容器，电容器采用损耗极低的金属膜绝缘材料作电解质，内部充满高稳定性无毒浸渍剂,具有较高的放电起始电压,温度变化小,可靠性高等特性;因此能节约能源,稳定电网电压,降低线路损耗。下面电小秘小编来为大家详细介绍电容补偿柜的作用、基本功能、组成部分、安装与使用、常见七大故障。

电容补偿柜的作用

电容补偿柜可以有效起到提高电网功率因数,节约电能,提高供电质量的作用。并联无功功率补偿装置是用于6KV、10KV 电力系统中改善功率因数，调整电压，降低电网损耗的容性无功功率补偿装置。同时也广泛应用于冶金、矿山、建材、石化、给排水等行业的大功率高压电机设备上，与电机并联运行，提高功率因数，降低线路损耗、节省能源、稳定电压、改善电网质量。

电容补偿柜的基本功能

在许多地方我们采用了并联电容补偿柜进行功率因数校正，该设备应具有以下基本功能：

1、能够显示电网功率因数值，井能随无功负荷的变化，及时进行最佳补偿；

2、具有手动、自动转换功能；

3、输出动作顺序为先接通的先分断，先分断的先接通的循环工作方式；

4、有超前、滞后、过压指示．在出现过电压时能及时的切除电容器组。自动控制器安装时，一是应注意取样电流的极性，二是有单独的功率冈数表时，自动控制器与功率因数表的信号电源不能取自同一电流互感器中，但必须装在同一A相上。

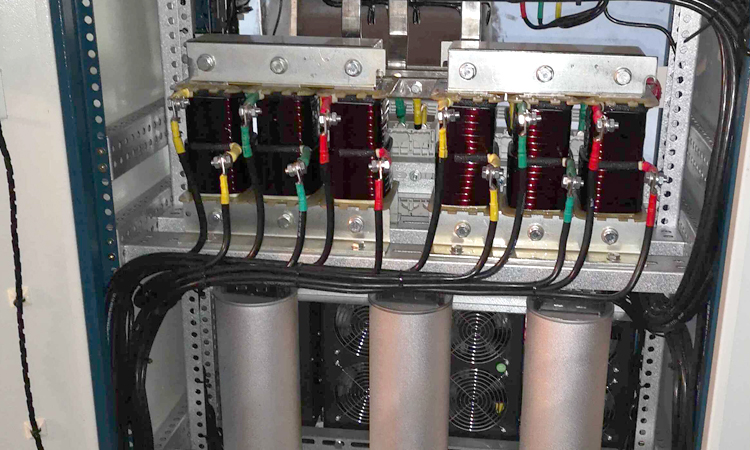

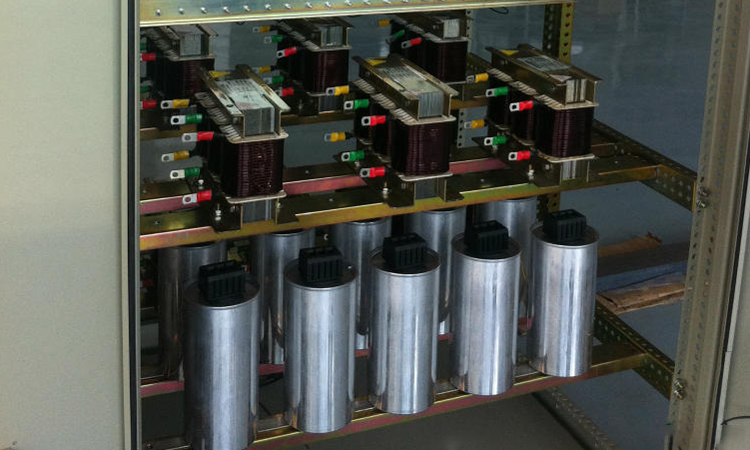

电容补偿柜组成部分

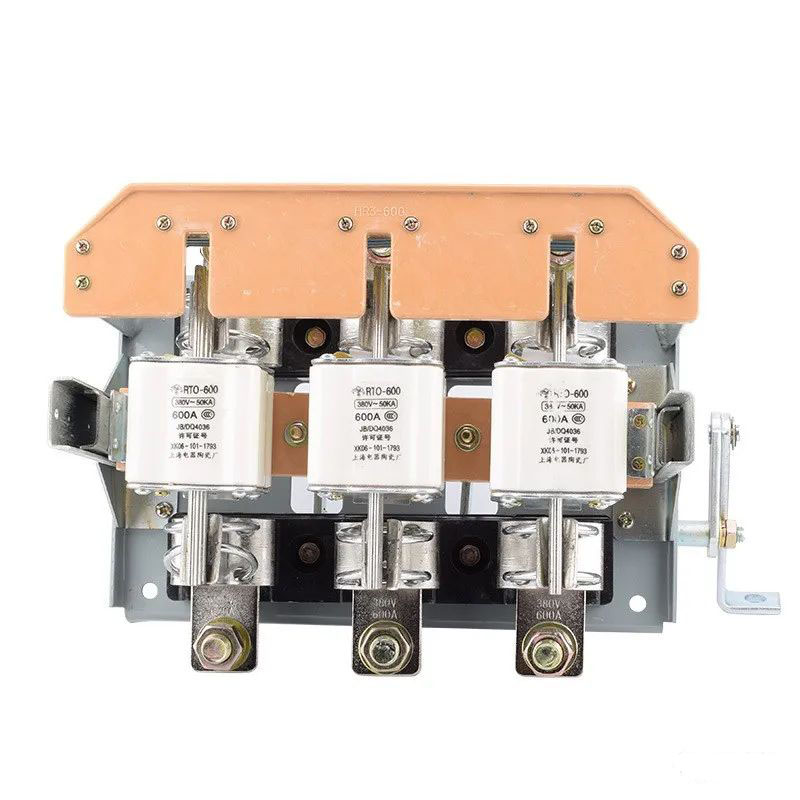

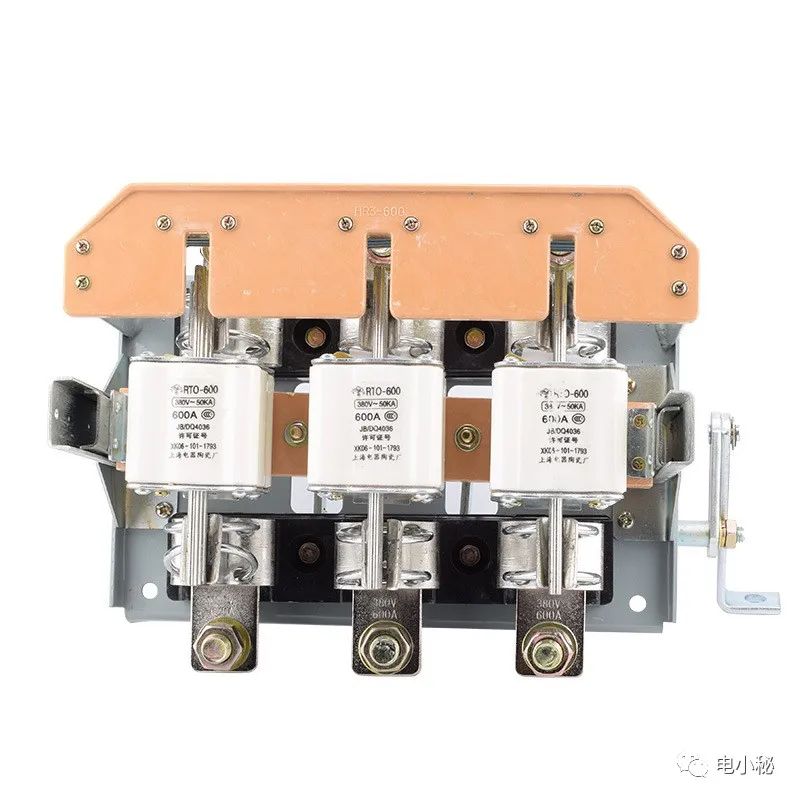

1、刀熔开关

开关熔断器组集负荷开关和熔断器短路保护功能于一体，结构紧凑，使用安全，主要用于具有高短路电流的配电和电动机电路中作为电源开关和应急开关，并作电缆的短路保护，由于开关手柄为旋转操作，特别适用于抽屉式开关柜中安装使用。本开关系列全封闭结构，由接触系统、操作机构、手柄三部分组成。由动、静触头及灭弧装置组成的接触系统均组装在由新型耐弧工程塑料制成的封闭壳体内，达到零飞弧；其工作性能的稳定、可靠，并在寿命期内无需用户维护或更换零件。配用的高分断能力刀型触头熔断体串接在触头之间，当开关处于断开位置时，其外露导电部件均不带电，确保维修和更换熔断体的安全性（打开柜门开关处于断开状态）。开关具有弹簧储能的操作机构，手柄操作方式系旋转操作，开关分、合动作靠弹簧力完成，均与人力无关，保证其动作的可靠与稳定。

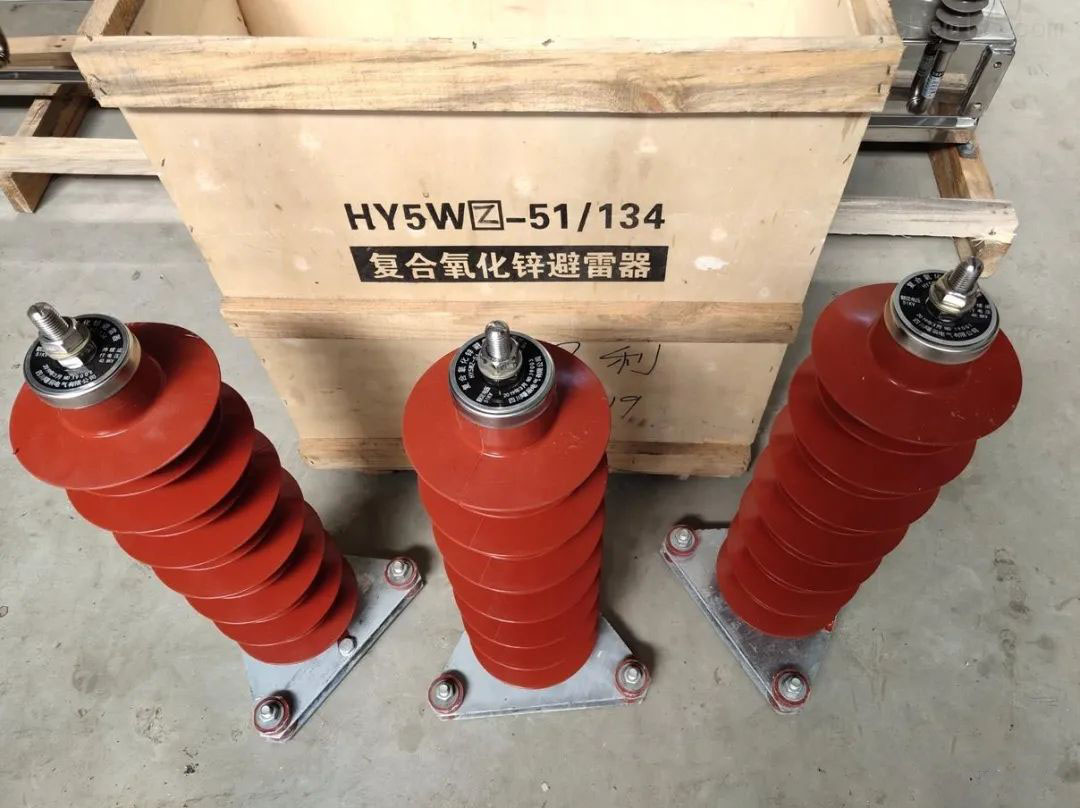

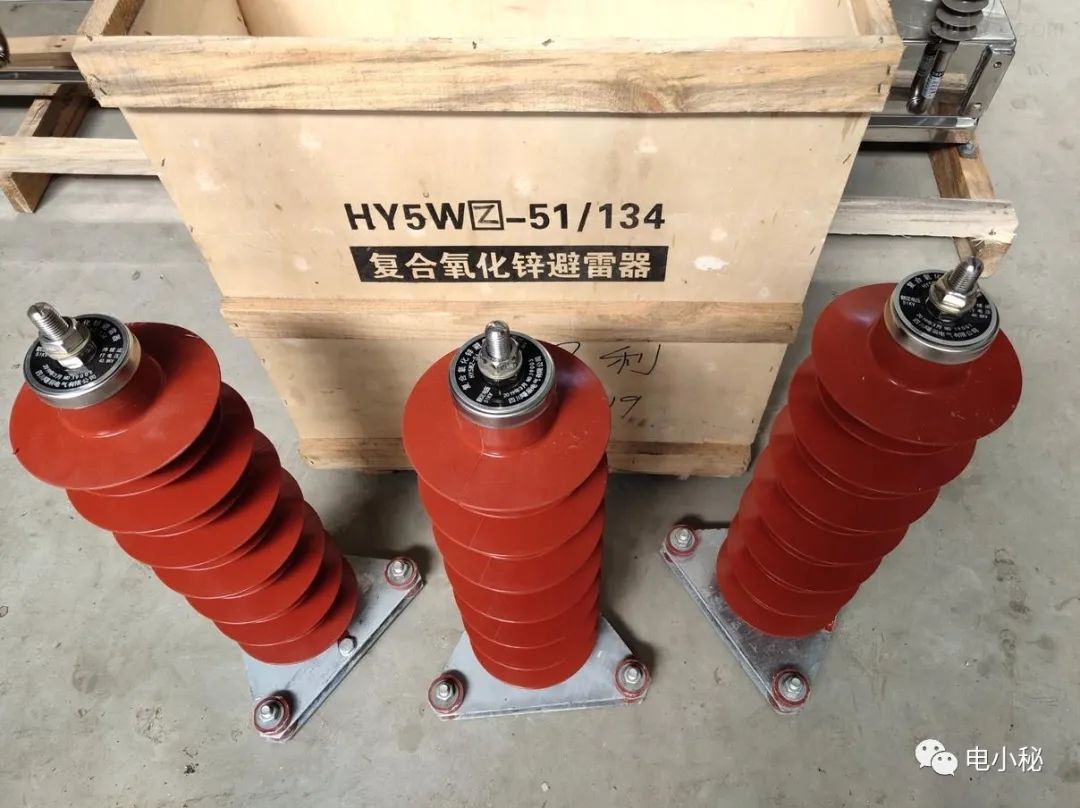

2、低压避雷器

低压氧化锌避雷器 ，产品用于保护交流电力系统电气设备的绝缘免遭大气过电压和操作过电压的损害，适合于配电箱内，电源频率50Hz或60Hz。安装时，先将避雷器固定在托架或横担上，下部接地端子直接接地，然后将上引线固定在接线端子上。氧化锌避雷器也叫做硅橡胶氧化锌避雷器，也叫有机金属氧化物避雷器。

3、塑壳断路器

小型断路器主要适用于交流50/60Hz,额定工作电压为240V/415V及以下，额定电流至60A的电路中，该断路器主要用于现代建筑物的电气线路及设备的控制、过载、短路保护，亦适用于线路的不频繁操作及隔离。

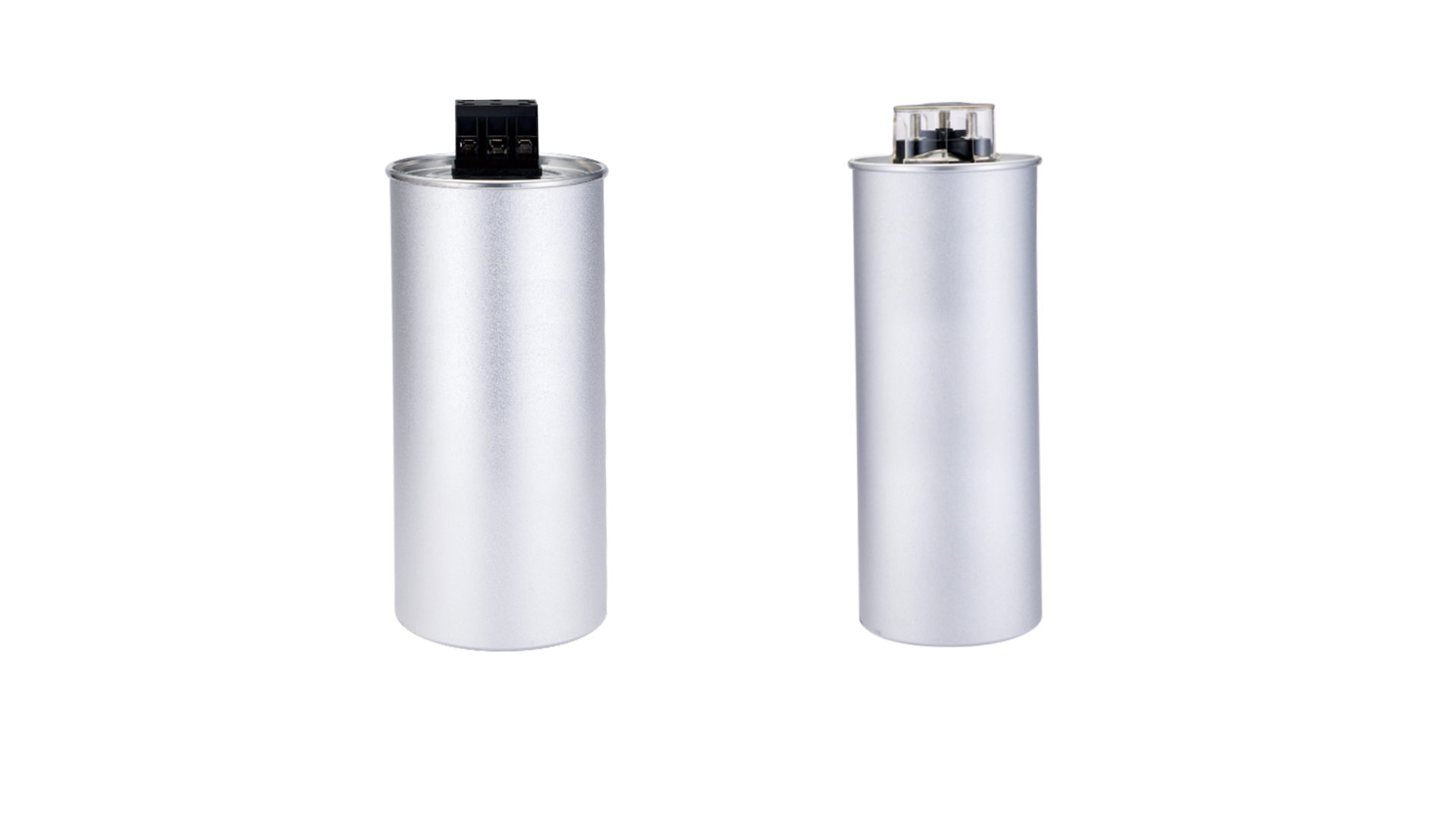

4、BSMJ-0.4-10-3电容器

“BSMJ”自愈式低电压并联电容器是采用先进的金属化膜作为材料，引进国外先进技术、设备，严格按照国家标准及IEC标准组织生产的；主要用于低压电网提高功率因数，减少线路损耗，改善电压质量，是国家推荐使用的新型节电产品。体积小、重量轻：由于采用金属化聚丙烯膜材料作为介质， 体积、重量仅为老产品的1/4和1/5。

5、交流接触器触头

切换电容器接触器，主要用于交流50Hz或60Hz,额定工作电压至380V的电力线路中,供低压无功功率补偿设备投入或切除低压并联电容器之用。接触器带有抑制涌流装置，能有效地减小合闸涌流对电容的冲击和抑制开断时的过电压。

6、热继电器

双金属片式热过载继电器(以下简称热继电器)适用于交流 50Hz，主电路额定工作电压至380V，额定工作电流0.25~160A的电路中，对交流电动机的过载和断相进行保护。热继电器具有整定电流可以调节、温度补偿、断相保护、自动复位和手动复位任意选择、能进行线路动作灵活性检查、 可手动断开常 9 闭触头(常开触头不闭合)等功能。

7、电流互感器

适用于额定频率50HZ或60HZ、额定电压为0.66KV及以下的电力系统中作电能计量、电流测量和继电保护用。

电容补偿柜的安装与使用

1、首先，产品经检验格后装箱出厂，为了便于装箱运输，多台并列的一交母线及电容器分装，当产品运到目的地后，首先必须检查装箱是否完整，若不是立即安装使用，产品应存放在干燥清洁之处。

2、其次，本产品拆箱后即可进行安装，根据制造厂供给的图样，将另行装箱的母线及电容器安放好，安装时应注意：检查母线、熔断器、接触器、电容器以及其他螺钉是否上紧；检查一次及二次线是否接好；电容器分组安装，相邻电容器之间的距离应不小于50mm，以保持通风良好。

3、最后，电容补偿柜投入运行操作程序。将功效因素补偿自动控制器的电源开关板到关的位置，将左右两个旋钮，开关板到0位，再把BJZ-3转换开关1KK、2KK、3KK的把手向左反到45℃之后，才可以将01或01A、01B的刀开关合闸，接着将功效因素补偿自动控制器的电源开关板到开的位置把右边的旋钮开关扳到自动位置；运行时将功效因素补偿自动控制器的左右旋钮扳到手切位置，等屏内的电器全部切除完后方可把01（01A、01B）的刀开关拉开，详细说明参看补偿自动控制器说明书；如果补偿控制器拆出检查时，可将转换开关1KK、2KK、3KK的把手，根据功效因数需要扳向0位至45℃、90℃、135℃等位置； 在手动操作时，电容器组自网络切出后1min内不得重新投入；面板上的指示灯作为电容器组投入指示用，并与放电电阻组成放电回路，作为电容器撤出放电之用；电压表经HK切换开关测量母线电压（BJZ-3-01B的电压表直接接接入母线），电流表作为电容器三相电流指示用，功效因素表作为网络功效因数监视用。

电容补偿柜常见七大故障

1、 电源安装接线不规范 新购置的低压无功补偿装置柜，由于生产厂家的不同，在安装电源线的接线方法上也不相同，主要与厂家在低压无功补偿装置柜上配置的无功功率自动补偿控制器JKG系列（简称：控制器）的取样检 测信号电源有关，有的仪器的取样电流和取样电压要同相，有的是不要求同相。

2、取样检测信号倍率选择不当 取样用的电流互感器，有的选择的CT倍率过大，使得控制器的取样的二次电流过小，处于"欠流"指示状态，有的选择的CT倍率过小，使得控制器的取样的二次电流过大，控制器的取样检测信号电流一般不超过5A，否则就会烧坏控制器的塑料接线端子和内部原件。

3、电容器的额定电压偏低 2000年之前生产的低电压并联电容器的额定电压大多数是400V，而随着农网改造和电能质量的不断提高，目前，电网电压特别是配电变压器的首端，电源电压一般都要超过400V，有的达420V左右。而低压无功补偿装置柜都是安装在配电变压器低压线母线侧，处于电源的最前端，此时，电容器长期在高于其额定电压状态下运行，缩短了寿命。

4、电容器的容量和组数配置不当 生产厂家为了产品的统一规范，补偿装置柜里安装的电容器都是统一容量，如10KVAR×12组、12KVAR×10组、14KVAR×8组等。而现场实际工作中，控制器设定的功率因数投入门限值是0.95（0.90-1.0可调），它根据用电负荷的功率因数自动投切电容器组数，假设在12KVAR×10组当中，当负荷的功率因数低于0.90时，控制器就发出指令投入电容器，而当投入了6组电容器后，又超出了控制器设定的限值0.95，此时，控制器又要发出指令退出2组电容器，当退出后又达不到所要求的功率因值，控制器又要发出指令投入电容器，如此反复，造成频繁投切，损坏电器设备。

5、补偿装置柜的外壳接地不重视 每张补偿装置柜里都安装有三只过压保护用的避雷器 （FYS-0.22），有的厂家是将避雷器的接地端与柜体外壳直接相连，有的是单独引线接地，当有雷电波或过电压侵入时，此时的避雷器的接地就成了工作接地。有的柜体外壳根本就没接地或接地电阻达不到要求，造成很多避雷器泄放电流不畅而爆炸损坏，使得补偿装置柜外壳带电。

6、低压无功补偿装置柜要配置无功计量装置 目前，普遍的生产厂家在装配补偿装置柜（低压配电柜）时，都没有安装无功计量表计，工作人员只能从控制器的显示器上读取实时的低压功率因数值，不能掌握到月、年的平均功率因数值。

7、人员思想认识问题 一些电工认为，在配电变压器端安装低压无功电容补偿装置柜会增加台区的低压线损，对他们没利。所以有很多的电容柜人为的不去投运，有时一张柜上坏一个很小的零配件就将整柜退出，造成大量的电容柜闲置。

上述是小编为大家介绍的电容补偿柜的作用、基本功能、组成部分、安装与使用、常见七大故障。日常维护中，应按时巡视观察，注意电容补偿柜的工作指示灯是否正我们在工作中还发现有的电容补偿柜工作指示灯亮，显示正常，但电容器组工作不一定正常，这就要定期测试每组中的三相电流。例如，由12只298μF／0.4 kV 15 kvar电容器组成的电容组，每相的补偿电流为21 A左右，且总电流为投入工作的电容器组的电流之和，如，t总=176 A，则有8组电容器组投入运行。如有的电流值偏差超过21 A±5％，则该组有的电容器老化，对偏差严重的电容器要及时更换。电容补偿柜每季进行一次全面的停电检查，重点是各螺丝接点松紧及接触情况，馈线及断路器有无烧焦，触点有无接触不良等异常现象。经及时维护，各电容器柜都性能良好，工作正常，保证了稳定的供电。
